Beim einstecken des 220V Steckers der Kaffeemaschine ist die Sicherung sofort mit einem lauten Knall herausgeflogen.
Die Platine der Jura ist unten Links verschmort und die Wiederstände sind auch in Mitleidenschaft gezogen.
Würde gerne die Teile ersetzten, aber es hatte ja einen Grund das das geschehen ist.

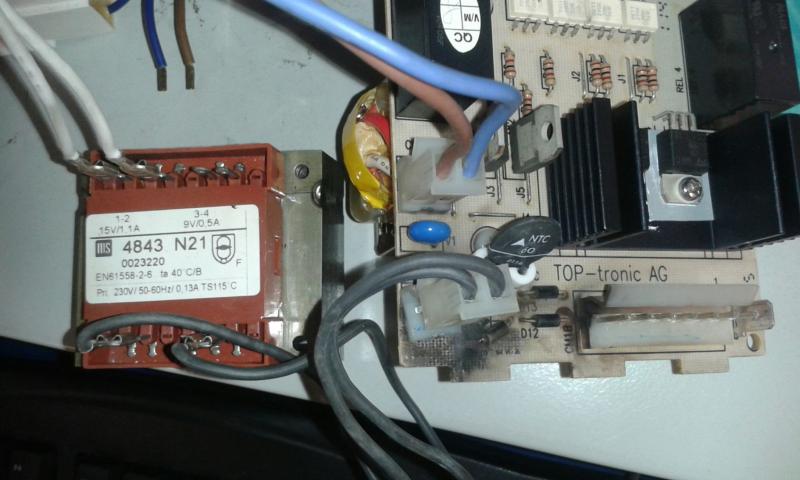

Auf dem geschwärzten Steckplatz ist ein Trafo MS 4843 N21 0023220 mit 2 schwarzen Kabeln angeschlossen.
Den Sockel des Steckplatzes hat es an einem der beiden Pole weggeschmolzen.
Bilder werde ich auch noch einstellen.
Ist der Schaden reparabel, was muss ich austauschen oder unwirtschaftlich, denn der Preis für eine neue Platine hat mir schon Jemand genannt 159,00€
31.10.2016, 13:30 (Dieser Beitrag wurde zuletzt bearbeitet: 08.11.2016, 13:02 von Jurist.)
Es gibt mehrere Komponenten die an der 220 Volt Stromversorgung hängen und somit einen Kurzschluss verursachen können
- Trafo
- Heizung (Dampf oder Durchlauferhitzer) mein Kandidat..
- Mahlwerk
- diverse Ventile, z.B. Magnentventil
- Wasserpumpe
Manchmal ist auch eine heruntergefallene Klammer welche auf ein Stromführendes Teil gefallen ist die Ursache. Oder ist ein Kabel abgefallen?
Am besten anhand des Stromlaufplanes die Komponenten EINZELN abklemmen und prüfen. So wie der Schaden aussieht lohnt sich da wohl nur die Variante PAUSCHALE bei JURA...
So da bin ich wieder,
habe jetzt herausgefunden das die Dioden defekt sind und ausgetauscht werden müssen.

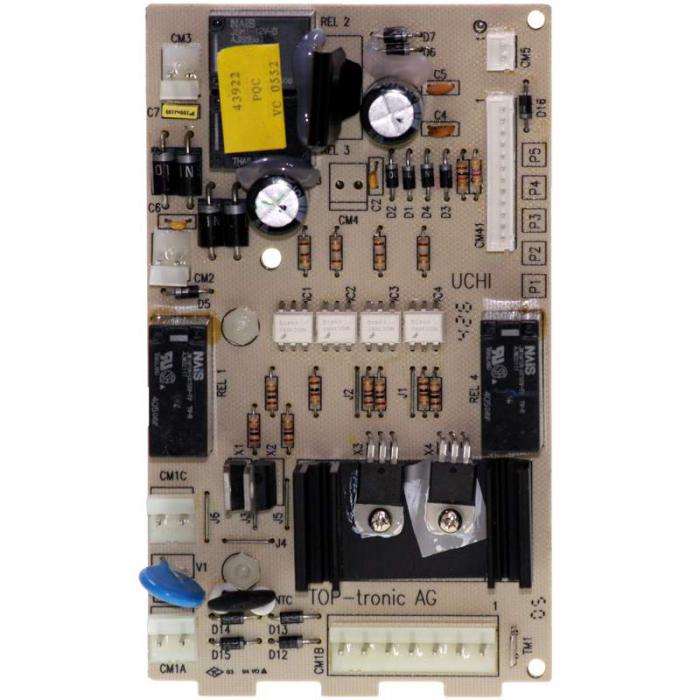

Die Steckplätze sind mit D12 bis D15 beschriftet und ich nehme mal an es kommen auch verschiedene Dioden in die Plätze.
Weiss Jemand welche wo hin kommen und wo ich den verbrannten Sockelsteckplatz CM1A her bekomme?
08.11.2016, 12:50 (Dieser Beitrag wurde zuletzt bearbeitet: 08.11.2016, 13:00 von wtg.wolff@gmx.de.)
(07.11.2016, 20:38)Jurist schrieb: Wenn du die Ursache nicht beseitigst, macht das keinen Sinn! Conrad hat Ersatzteile...
Mach ich doch, die defekten Dioden austauschen!
Bei Conrad war ich schon, da auf den Dioden nichts mehr zu lesen ist und der Sockel nicht im Programm war das bei Conrad nicht erfolgreich!
(08.11.2016, 10:54)Schlawi schrieb: Die Dioden müssten 1N4007 / 1000V/1A sein. Sind vom Mahlwerk.
Auf die Richtung beim Einlöten achten.
Stecker musst du schauen wo man die bekommt.
Ich denke es sind mindesten 3 verschidene, siehe Foto und achte auf den silbernen Ring.
Die URSACHE dieses heftigen Kurzschlusses sind bestimmt nicht die Dioden sondern wohl eher das Mahlwerk. Ein repariertes Bauteil würde sofort wieder kaputt gehen! Aber wenn du meinst....
Die 4 Dioden sind die Gleichrichterbrücke. Sind ziemlich sicher alles die selben. Auf ein Foto geb ich nicht viel.
Und wie schon gesagt, vom Mahlwerk, das defekt sein muss, sonst wäre das nicht passiert.
Den Stecker musst du schauen. Gibt ja genug Elektronikläden. Reichelt, HBE (Farnell) usw.
Wie schauen denn die Leiterbahnen auf der Rückseite aus?
Ich persönlich würde die Platine nicht mehr richten. Wäre mir der Aufwand nicht wert wenn man nicht weiß was sonst noch alles in Mitleidenschaft gezogen wurde.
09.11.2016, 20:35 (Dieser Beitrag wurde zuletzt bearbeitet: 09.11.2016, 20:39 von wtg.wolff@gmx.de.)
(08.11.2016, 13:02)Jurist schrieb: Die URSACHE dieses heftigen Kurzschlusses sind bestimmt nicht die Dioden sondern wohl eher das Mahlwerk. Ein repariertes Bauteil würde sofort wieder kaputt gehen! Aber wenn du meinst....
Kann schon sein das der Motor vom Mahlwerk defekt ist aber den kann ich nicht prüfen,
außer auf leichtgängigkeit und ohm was 53 zwischen + und - sind.
Hat noch Jemand eine Methode den Motor zu testen?
230V Gleichstrom hab ich nicht, bleibt mir nur die Platine zu reparieren und dann den Motor wieder anzuschliessen, wenn es dann wieder knallt ist es der Motor wenn nicht war es der ehemals undichte Thermoblock.
Sorry nix für ungut!
Gruß ;-)
(08.11.2016, 13:44)Schlawi schrieb: Die 4 Dioden sind die Gleichrichterbrücke. Sind ziemlich sicher alles die selben. Auf ein Foto geb ich nicht viel.
Und wie schon gesagt, vom Mahlwerk, das defekt sein muss, sonst wäre das nicht passiert.
Den Stecker musst du schauen. Gibt ja genug Elektronikläden. Reichelt, HBE (Farnell) usw.
Wie schauen denn die Leiterbahnen auf der Rückseite aus?
Leiterbahnen sind OK, keine Schäden erkennbar.
Gruß ;-)
(08.11.2016, 14:44)Jurist schrieb: Der TRIAC könnte auch etwas abbekommen haben. Da ist zu überlegen ein gebrauchtes bzw. überholtes Teil zu kaufen.
22.11.2016, 00:44 (Dieser Beitrag wurde zuletzt bearbeitet: 22.11.2016, 00:45 von wtg.wolff@gmx.de.)
So bin wieder da und der Fehler ist....Trommelwirbel..... ursprünglich ein Leck im Druckschlauch des Dampfbereiter (am Messingwinkel).
Der verursachte einen Kurzschluss des Steckers CM1A (Trafo) und dieser blöööööde Steckplatz hat sich dann zwischen der Platine und dem Steckplatz eine Brücke zwischen + und- geschaffen....Peng!
Steckplatz ausgelötet, Kabel abgeschnitten und an Platine angelötet, die zerstörten 4 Dioden (29 cent/Stück) ersetzt, Maschine geht, bis auf den Dampfbereiter, da warte ich noch auf den Druckschlauch.
